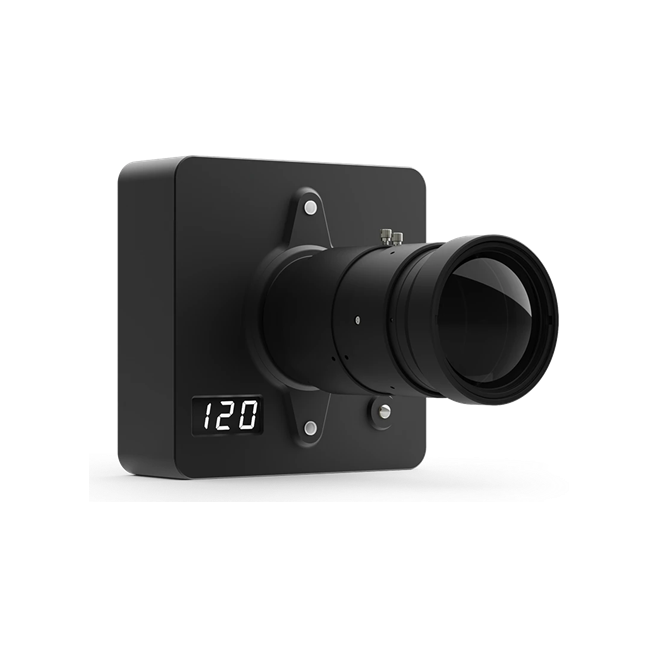

SlimX 120

SlimX 120
  • 解像度（pixel）
    1,200万画素
  • フレームレート（fps）
    30-1,000
  • レンズ視野角※1（°）
    51

※1 レンズ視野角は、水平方向の視野角です。
Motive対応バージョン：3.1以上。

SlimX 120仕様書ダウンロード

SlimX 120の特徴

自発光マーカーのトラッキングに特化したストロボレスのモデルです。
0.1mm以下の高精度かつ、最大キャプチャ距離91mと大規模空間での動きのデータ化に適しています。

SlimX 120が適した計測環境
目的や計測環境に応じて幅広いラインナップを揃えているOptiTrackのカメラ製品。
それぞれのカメラはどのような計測環境に適しているカメラなのか、各OptiTrackカメラのポイントをご紹介。

SlimX 120

長距離・大規模空間でマーカーをID管理したい場合キャプチャ距離91mの自発光マーカー特化型カメラ

自発光マーカーに特化したカメラとして、キャプチャ距離が最も長い91mまでのトラッキングが可能なカメラです。

自発光マーカーの特長から、長距離でも安定したキャプチャが可能で、複雑な動きやID管理で動きをデータ化したいドローンやロボット等のトラッキングに適しています。

仕様

  • SlimX 120

  • サイズ・重量

    幅
    114 mm
    高さ
    114 mm
    奥行き
    155 mm
    重量
    126 g
    固定用マウント
    1/4"インチ (x2)
    LED表示
    カメラID表示 (3桁)、フルカラーのステータスインジケータ
  • レンズ・フィルタ
    標準レンズ：24 mm F#1.8
    水平視野角:51°
    垂直視野角:39°
    焦点の調整可能
    オプションレンズ：18 mm F#1.8
    　水平視野角:65°
    　垂直視野角:51°
    　焦点の調整可能
    オプションフィルタ：
    　850nm IR バンドパス / 700nm 可視光
    LED光源
    自発光マーカー使用時最大到達距離：91m
  • 画像センサー
    解像度: 4,096 × 3,072 pixel
    フレームレート:30-1,000 fps
    シャッター方式: グローバル
    シャッタースピード:
    デフォルト：0.25 ms
    最短：0.01 ms
    最長：3.13 ms（300 fps時）
    データ入出力および電源
    データ: GigE / PoE (1000BASE-T)
    カメラ間同期: Ethernet
    電源: PoE+

下記のカメラ比較表で、他のOptiTrackカメラと仕様を比較してご覧いただけます。

カメラ比較表

CAMERA LINEUP

Prime Series

人・モノを高解像度かつ様々な規模で計測可能なカメラ。

PrimeXカメラは大規模～小規模エリアでのデータ取得に活用でき、最大100台以上の同時接続が可能です。高精度・高解像度・最大1,000fpsの高速フレームレートとハイスペックカメラシリーズです。

Flex Series

人・モノの中小規模での計測に対応した低コストカメラ。

Flexカメラは中小規模でのデータ取得に適しており、最大24台までの同時接続が可能です。コストを抑えたい方や計測範囲が限定的である場合などにおすすめで、手軽に活用できるカメラシリーズです。

Slim Series

アクティブトラッキング専用として軽量かつ低コストなカメラ。

シリーズには、アクティブマーカーに対応した専用カメラであるSlimX120とSlimX 13、基盤に合わせてレンズ・フィルターのカスタマイズが可能なSlim 3Uがあり、目的に応じて利用が可能です。

V120 Series

設置～トラッキングまでが簡易な3台または2台一体型カメラ。

手持ちでの持ち運びができ、設置～計測準備までを簡単に行うことができます。また、最初からOptiTrackソフトウェアMotive:Trackerが内蔵されているため、最新のソフトウェアが常に利用可能です。
