OptiTrack PrimeX 22

PrimeX 22の特徴

OptiTrackの中で最も速いフレームレートで高速度な動きをキャプチャするのに最適なモーションキャプチャカメラです。

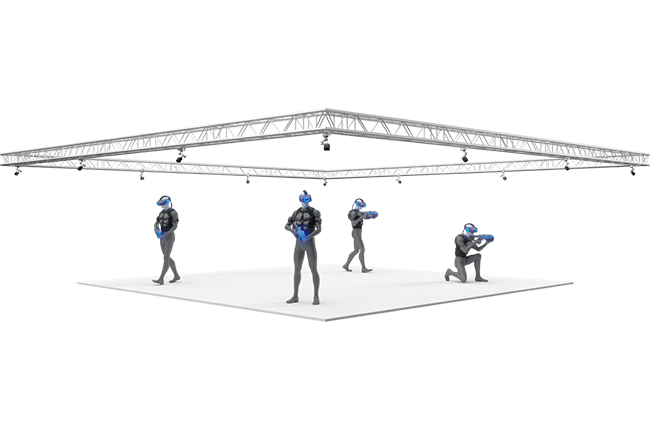

例えば、スポーツ動作分析や遅延ができる限り少ない事が望まれるVRシステムで多く利用されています。

システム構成例

  • カメラ3台システム
  • カメラ6台システム
  • カメラ8台システム
  • カメラ12台システム
【PC動作環境】
  • Windows 7,8,10(64bit)
  • DirectX 9
  • Core i5, 3.0GHz以上
  • 4GB以上のメモリ
カメラ6台システム
【PC動作環境】
  • Windows 7,8,10(64bit)
  • DirectX 9
  • Core i5, 3.0GHz以上
  • 4GB以上のメモリ
カメラ8台システム
【PC動作環境】
  • Windows 7,8,10(64bit)
  • DirectX 9
  • Core i5, 3.0GHz以上
  • 8GB以上のメモリ
カメラ12台システム
【PC動作環境】
  • Windows 7,8,10(64bit)
  • DirectX 9
  • Core i5, 3.0GHz以上
  • 8GB以上のメモリ

センシングエリア

A.水平視野角79°
B 1m 3m 5m 7m 10m 15m 20m 30m
C 1.64 4.94 8.24 11.54 16.48 24.72 32.96 49.46
D 0.90 2.72 4.54 6.38 9.10 13.66 18.22 27.34

仕様

サイズ・重量
  • 幅:126 mm

    高さ:126 mm

    奥行き:107 mm

    重量:1,260 g

    固定用マウント:1/4”インチ (x2)

    LED表示:カメラID表示 (2桁)、フルカラーのステータスインジケータ

PrimeX 22仕様
レンズ・フィルタ
  • 標準レンズ:6.8 mm F#1.6

     水平視野角:79°

     垂直視野角:49°

     焦点の調整可能

  • フィルタ:850nm IR バンドパス

LED光源
  • 20個(ウルトラハイパワーLED)

    850 nm IR

    明るさ調節可能

    14mm反射マーカー使用時最大到達距離:21m

    自発光マーカー使用時最大到達距離:30m

画像センサー
  • 解像度: 2,048 × 1,088 pixel

    フレームレート: 30–360 fps

    シャッター方式: グローバル

    シャッタースピード:

     デフォルト:0.25 ms

     最短:0.01 ms

     最長:2.5 ms(360 fps時)

データ入出力および電源
  • データ: GigE / PoE (1000BASE-T)

    カメラ間同期: Ethernet

    電源: PoE or PoE+

※下記のカメラ比較表で、他のOptiTrackカメラと仕様を比較してご覧いただけます。

カメララインナップ
